PCB设计ALLEGRO中如何添加信号线的物理规则？

pcb设计中，如何添加信号线的物理规则？
我们板子布局好了，就需要进入布线环节了，但在我们布线前，我们需要把我们的不同阻抗的信号线的线宽设置好，以满足他的阻抗特征，如果有BGA得话，那BGA中走线线宽需要变细的话，我们也需要提前设置好，当然还有间距了，我们这篇文章就先介绍一下如何加线宽的规则吧~
首先我们需要通过阻抗计算软件知道我们阻抗线的线宽是多少，以下是我常用的阻抗对应线宽的关系，当然根据叠层、板厚不同，线宽间距也会不一样了，具体的需要自己计算下哦~
50欧姆信号线：表层6mil，内层5mil
100欧姆信号线：表层5.1mil线宽8mil间距，内层4.5mil线宽8mi间距。
90欧姆信号线：表层6.1mil线宽8mil间距，内层5.5mil线宽8mil间距。
小提示：我们差分线的线宽尽量不要和单线的一样，哪怕故意相差0.1mil也可以的，因为都一样的话，板厂根据线宽需找阻抗线的时候可能会混淆了。
好了，下面我们就开始看看怎么设置吧。

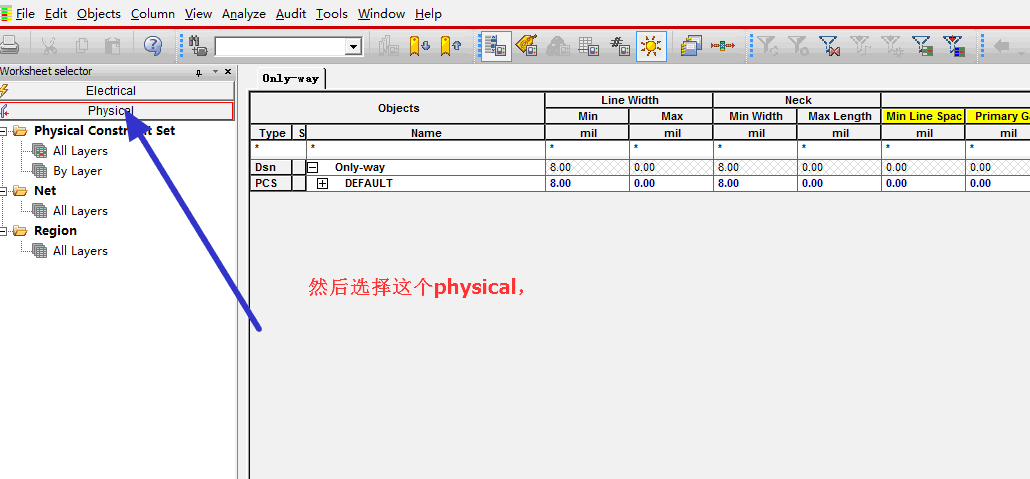

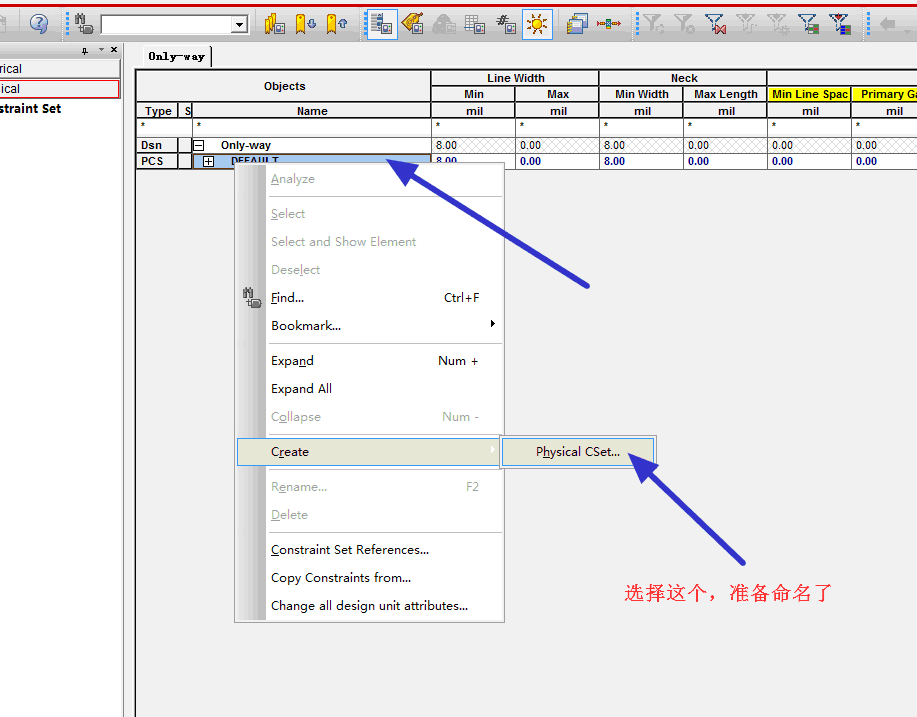

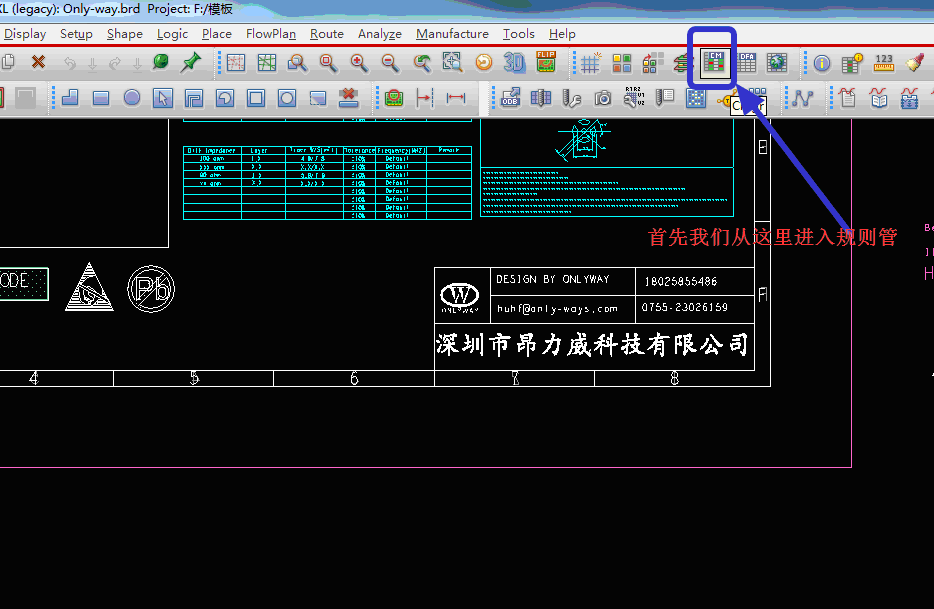

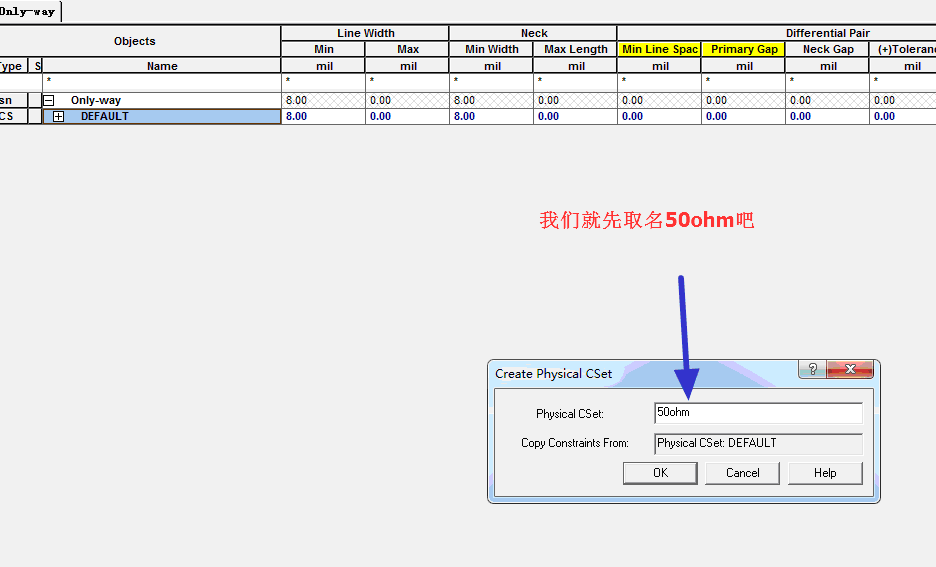

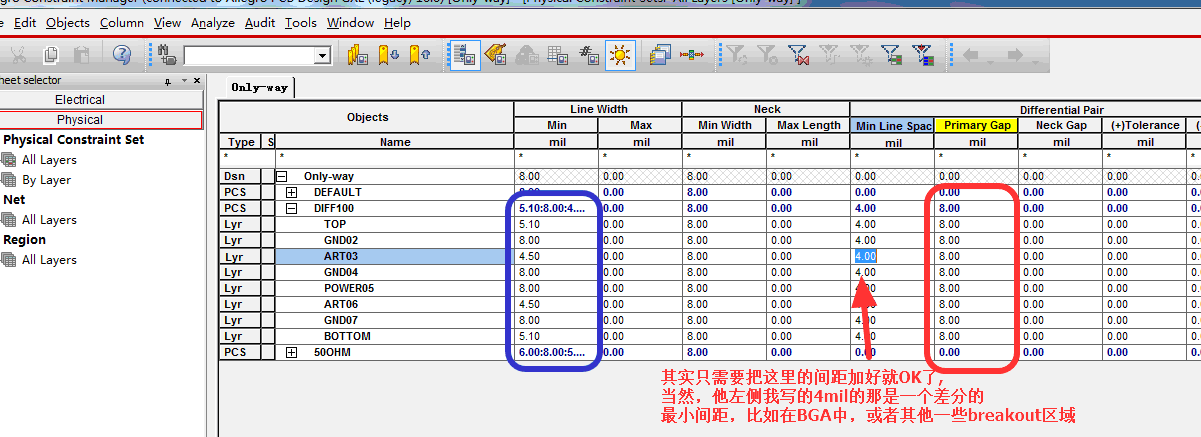

先设置下单线50欧姆的看看吧。
