使用PCB设计标准
在电子领域，PCB设计标准的创建是确定设计是否满足要求的行业标准的一种方法。由于电子产品涉及我们生活的许多方面，因此拥有并依靠这些设计标准至关重要。
在本文中，我们将讨论这些PCB设计标准是什么以及为什么遵守这些标准如此重要。
什么是PCB设计标准？
PCB设计标准可确保安全性，可靠性和可制造性。
当您承担处理PCB布局的任务时，问题可能会一个接一个地弹出。您是否应该将通孔尺寸增加几毫米？电源线和信号线之间的间隙是否足够？热管理的最佳实践是什么？
如果没有答案，您最终会得到未经过优化以安全或可靠地运行的PCB。要生产符合工业要求的PCB，您需要参考现有的PCB设计标准。PCB设计标准是由著名的著名工业组织制定的指南。
就PCB设计标准而言，感兴趣的工业组织是IPC。该组织成立于1957年，最初是印刷电路研究所，目前已积极建立与PCB设计和制造相关的各种标准。让我们看看一些常见的标准，以及它们在您的设计中可以为您提供什么。

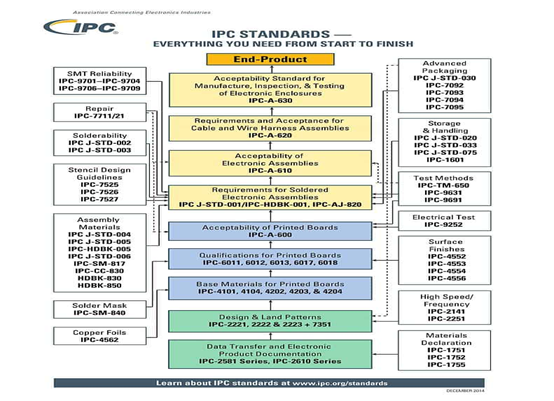

常用的PCB设计标准
无论您是菜鸟还是经验丰富的PCB设计人员，都需要了解IPC-2221标准。这是IPC制定并获得美国国家标准协会（American National Standards Institute）批准的PCB设计通用标准。
IPC-2221是一份深入的文档，涉及PCB设计的整个生命周期。它涵盖了机械性能，电气性能，组件，材料和热管理等主题。IPC-2221提供了可行的准则，可在您的设计中使用，而不是掩盖主题。
在IPC-2221中，您会找到详细问题的答案，例如“盲孔或埋孔的最小尺寸是多少？” 或“环形圈的孔-地关系可接受的公差是多少？” 该标准强调了良好设计规范对可制造性的重要性。
附加文件置于IPC-2221标准之下，可以更加集中地关注设计的各个方面。例如，如果您使用的是柔性PCB，则IPC-2223将有助于确保最佳性能和质量。
其他不太关注设计的相关标准包括：
IPC-6012B：提供制造结构稳定的PCB所需的性能要求。
IPC-2581：建立了在工具，制造，装配和测试设施之间共享的信息格式。
IPC-A-600F：提供组装PCB的准则和验收标准。
IPC-TM-650：评估PCB不同方面的详细方法。
为什么遵守PCB设计标准很重要
IPC-2221的厚度将近100页。它可能不像您的典型小说那么有趣，但是它是任何PCB设计人员都应该阅读并学会遵守的文档。这只是高质量PCB设计的基础知识。
这些基本知识包括以下方面的准则：
更好的可制造性
您在PCB布局上做出的每个决定都会影响其可制造性。例如，IPC-2221规定了表面贴装组件的要求。如果您选择的组件尺寸小于一定的尺寸，则表明组装困难。这些都是良好设计的重要考虑因素。
更可靠的性能
无论是串扰，过热还是其他问题，遵守这些PCB设计标准中的准则都有助于减少最终产品中的上述问题。您的PCB设计质量将直接影响您公司的声誉，销售和整体盈利能力。此外，没有什么比提供持久耐用的设计给设计师带来更大的满足感了。
简化生产流程
使PCB生产过程中的每个利益相关者都在同一页面上很重要，遵守PCB设计标准是实现这一目标的关键。整个生产都是基于批准的标准，因此出错的可能性降低了，因此不必要的支出也减少了。
如果您使用正确的PCB设计和分析软件，则很容易遵守PCB设计标准。使用OrCAD，您可以设置创建具有高可靠性和可制造性的PCB所需的必要规则和PCB设计标准。
丰乐壹博专业PCB设计、PCB Layout、PCBA一站式生产。
