刚性-柔性PCB设计准则的重要性
硬板-柔性PCB的硬板元件和柔性PCB元件组合在一起方面，我们取得了更大的成功。如果您遵守刚挠性PCB设计准则，那么在刚挠性PCB上实现柔韧性和刚性之间的适当平衡就容易了。

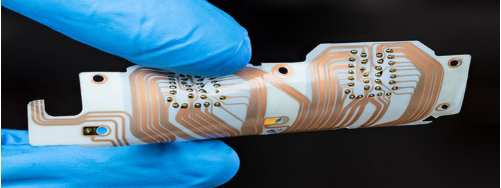

什么是刚性-柔性PCB？
对于那些一生都在Fr4基板上设计常规PCB的人来说，刚挠PCB可能是陌生的领域。顾名思义，刚挠式PCB是将硬板和柔性PCB的两个元素结合在一起的PCB。
刚柔设计通常由由一个柔性条带相互连接的两个或多个刚性区域向上。刚性和柔性元件的协同性能使PCB在应用中可以弯曲或折叠。
由于对更紧凑，抗冲击和更坚固的电子产品的需求，近年来刚挠性PCB受到越来越多的关注。一个刚柔设计省去了连接器和互连电缆的需求。由于整个设计都是在单个PCB上制造的，因此刚柔PCBS的安装也更加容易。
刚性-柔性PCB设计的材料注意事项
与您的制造商联系，以确保您为刚柔设计选择正确的材料
开始设计之前，您需要咨询您的PCB制造商。根据PCB是动态弯曲还是稳定弯曲，铜线类型，层数，弯曲半径和覆盖层的选择可能会有所不同。
动态弯曲刚柔印刷电路板安装在会不断弯曲的环境中。因此，建议使用不超过2层，并确保弯曲半径至少为材料厚度的100倍。
同时，刚挠性PCB最多可以有10到20层，这意味着可以进行稳定的弯曲安装。它不会受到重复的弯曲力，这意味着较小的弯曲半径约为其材料厚度的10倍也是可能的。
刚柔板设计指南
将弯曲的角和泪珠用于刚挠PCB的挠性区域
鉴于刚挠性PCB的所有优点，它们也给PCB设计人员带来了挑战。设计人员不仅需要处理设计的电气方面，而且还需要考虑PCB的机械动力学。
如果您碰巧在刚挠性PCB上工作，则以下准则可帮助您避免犯下代价高昂的错误。
避免在弯曲区域上镀通孔
避免在PCB柔性部分的弯曲区域上放置焊盘和过孔。弯曲线附近的区域将传递机械应力，这可能会损害镀孔的结构。
焊盘和过孔可以放置在不弯曲的区域，尽管不建议这样做。在这种情况下，请使用锚钉加固镀孔。此外，使用泪珠将走线连接到电镀孔，以获得更牢固的连接。使用较大的焊盘和过孔也是一个好习惯。
注意跨弯曲区域的布线
弯曲线上的走线应保持为直线，垂直线。最好使用在柔性区域均匀分布的较窄的迹线。添加虚拟走线可以帮助提高机械强度，从而防止走线断裂。对于双层PCB设计，应在顶层和底层上交替走线。
避免在弯曲区域上留下任何痕迹。如果走线需要改变柔性PCB的方向，请使用曲线，而不要使用45°或90°的尖角。
使用交叉影线的地平面
如果将接地层浇注为铜的实心区域，则可能会承受大量压力并降低其柔韧性。取而代之的是，在PCB的柔性区域上使用交叉阴影线接地平面。
毋庸置疑，使用支持刚性-柔性PCB设计准则的PCB设计软件有助于创建无错误的原型。OrCAD可以按区域和层间检查进行堆叠，这在刚柔设计中非常方便。
