丝印在PCB设计中很重要的7个原因
丝印层在整个PCB组装过程中通常被认为不重要，因为它对PCB的电气功能没有直接影响。因此，与其带来的巨大价值和重要性相比，丝网印刷通常很少受到关注。
丝网印刷是提供有关PCB信息的一种方式。主要用于PCB标识和贴标，与PCB的电气功能零连接。

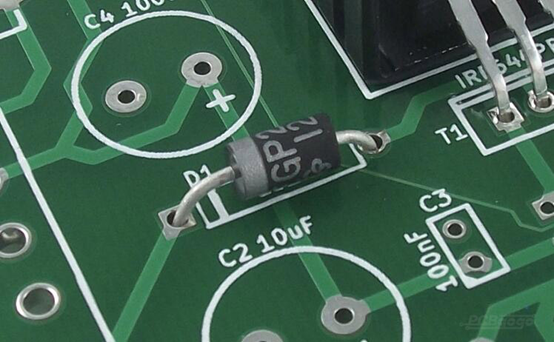

丝印只是指PCB板上的印刷文本，其中包含有关PCB组装过程的信息，尤其是在组件放置方面，例如参考、标识符和公司徽标。
丝印通常用于元件侧，以识别不同种类的元件，有时也用于焊锡侧。
丝印层提供的信息与电路板密不可分，因为它包含某些符号、唯一标识号、认证标志和制造商标志。
只要清晰可见和可读，丝印层提供的有价值信息也简化了PCB制造过程和测试。
这实际上很重要，因为精心设计的丝印会影响PCB的整体质量。它减少了在PCB组装过程中出错的可能性，甚至可以在返工阶段发现它们。还有丝印标记，可确保放置过程的准确性。
如果没有丝网印刷，外行人会一无所知，并且会发现理解PCB板比实际上更令人生畏。而带有丝印的PCB显示每个连接的位置。
因此，以下是您应该注意PCB丝印的7个关键原因。
1. 测试和故障排除板
丝印层有助于对电路进行故障排除和测试，以确定没有烧坏的部分或不希望的结果。
丝网印刷将技术人员引导至测试点或在测试或故障排除期间应进行测量的位置。它们可作为 PCB操作问题的初始指标。
它还可以在PCB工程和组装测试期间更轻松地识别组件类型、板编号、零件编号和RoHS或 SnPb等工艺类型。这有助于识别潜在的故障原因和验证设备性能。
2. 用于识别或认可
这是丝网印刷层的主要和关键用途。IPC要求PCB制造商同时提供制造商标记和标识符，这样在出现问题或错误时可以更轻松地进行追踪。
识别可以是电路，例如测试点、接地点和组件互连，也可以是零件，例如何时需要更换或需要进行设计评估。
丝印帮助当局识别注册号、标准、公司名称和RoHS合规性。
它还可以帮助维护和现场安装人员识别关键组件、电路板名称、版本、部件号、危险标记，如 DIP开关、电压、功能和波形。
元件的位置、它们的极性、它们的位置和方向的细节、PCB上各种元件的标识符、标签和徽标，都通过丝印标记进行识别或识别。此外，无论PCB的包装程度如何，丝印仍然可以轻松地标记PCB的无源元件。
3. 减少错误
由于通过丝印层可以识别和查看PCB上的细节，它会自动降低出错的可能性。此外，它还减少了发现PCB错误的时间。
因此，精心设计的丝印层确实可以大大节省您的时间、成本和PCB出现故障的机会。
4. 安全网
丝印层用作安全网，它提供高级别的有价值信息，例如组件的放置、通过参考指示符、标识符的零件位置等。
这些信息在组装PCB时非常宝贵，因为它提供了更深层次问题的简单视觉反馈。
丝印层还可以包括警告符号，可以将其视为奇异的高压信号，接地或其他应格外小心的参数，都是您PCB的安全预防措施。
它还可用于验证设备性能或帮助识别潜在故障原因，使其成为PCB的安全网。
5.节省PCB制造成本
当您非常注意了解丝网印刷时，它也可以在制造PCB的同时降低PCB成本。
例如，仅在一侧进行丝印可以降低艺术品成本。此外，在丝印过程中将自己限制为黑色、白色和黄色的标准颜色会影响PCB制造成本，而不会影响其优势。
6. 制造商的品牌和宣传
丝印层使您的PCB设计与众不同，通常是通过丝印上的公司徽标和名称印制制造商的标志。
这将给予制造商宣传，最重要的是可以防止非法复制电路设计。
七、产品进化过程
使用丝印层，升级PCB或进行组件更换测试或评级验证等重大更改的过程将得到简化。
这是因为丝印提供的PCB细节的可见性将作为一个很好的指导。
结论
注意您的丝印要求将帮助您避免PCB上的问题并提高其准确性水平。
由于电路板PCB设计、标签、PCB组装和测试等多种原因，丝印PCB布局精度非常重要。
丝印要有效和有益，它必须有清晰可读的文本，这意味着满足CM的印刷能力和字体要求。并且还提供足够的图像分辨率并在现场。
